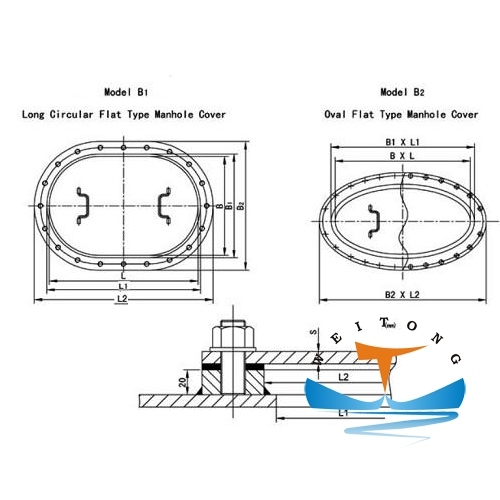

Model | Nominal Size | L | L1 | L2 | B | B1 | B2 | S | Bolt | Weight | |
L x B | Diamter | Quantity | kgs | ||||||||
B1 | 450x350 | 450 | 470 | 570 | 350 | 370 | 470 | 4 | M20 | 16 | 28.9 |
6 | 33.8 | ||||||||||
8 | 37.2 | ||||||||||
10 | 41.2 | ||||||||||
600x400 | 600 | 630 | 720 | 400 | 420 | 520 | 8 | 20 | 49.5 | ||
10 | 55.6 | ||||||||||
12 | 61.2 | ||||||||||
14 | 67.6 | ||||||||||
800x600 | 800 | 820 | 920 | 600 | 620 | 720 | 12 | 26 | 67.2 | ||
14 | 75.2 | ||||||||||
16 | 82.8 | ||||||||||
18 | 89.9 | ||||||||||
B2 | 800x400 (Oval) | 800 | 830 | 930 | 400 | 430 | 530 | 12 | 24 | 56.8 | |
14 | 63.2 | ||||||||||
16 | 69.2 | ||||||||||
18 | 76.2 |
